立轴反击式破碎机与立轴复合式破碎机的不同之处在于它的上、下转子都装有板锤而不是锤头，即都是反击式转子。该机主要用于中、小水泥厂破碎机水泥熟料或原料（石灰石），为水泥厂技术改造或新建生产线提供一种较为理想的两级破碎设备。下文将主要介绍立轴反击式破碎机的工作原理及结构分析。

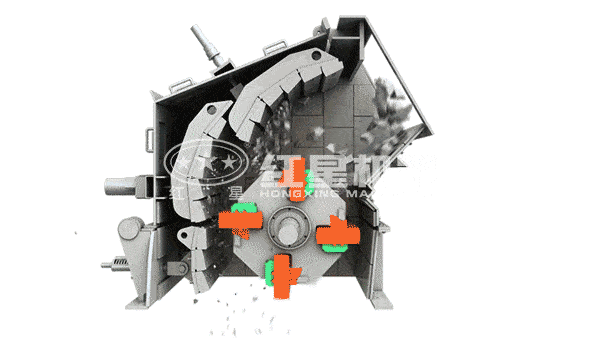

立轴反击式破碎机的工作原理是：块状矿石由进料斗落人上破碎腔内上甩料盘上，借助甩料盘的离心力将物料抛向筒体的内壁，与安装在内壁上的反击板猛烈碰撞，同时物料互相撞击，使之破碎或产生大量发丝裂纹，接着物料进入锥形转子腔后，在锥形空间呈螺旋状下落，经冲压、挤压，使已有裂纹的矿石进一步被破碎。物料在锥形转子腔内受锤头的打击，高速运行块料再次与反击板碰撞，物料流相互碰撞使物料经打击、撞击、剪切、挤压而粉碎，从而提高破碎效率。

立轴反攻式残破机一般由主机电源、齿轮变速箱操作系统和自动因等位置组成的。调速马达呈斜面摆放由调速马达安装支架承受，采用形带控制大带轮和滑片符合规定标准大方向屋顶风机具有转动。伺服电机涵盖两大滑片、神经细胞（封头）和反攻板3个零配件。 滑片是立轴撞击式经过撕碎设备中重要的控制部件，按框架表现形式分有整体性式（生产的）和焊接方法式两种方式。滑片与立轴是靠键接连的，支承立轴的2个调心滚子的滚针轴承套和一种拉力调心滚子的滚针轴承套分別装在上盖和网架网架支座的地方、长条距形框架的板锤是靠螺帽规定在转盘上。板锤是经过撕碎设备易损件，所以说都要它牢固耐腐损，方便于怎么装置和修改。封头由2个对开的半圆泵壳产生、2个半圆泵壳另一个说的是侧为角链接连，另另一个说的是侧用螺帽规定。机械上盖、封头和网架网架支座产生的的滚针轴承套座的职位是决定性立轴怎么装置的准度度，故可以达到三件来设计和生产加工时，都要格外要留意其形位公差故障。

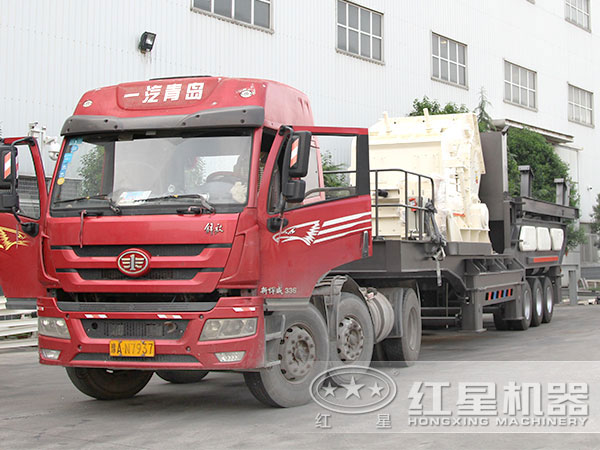

还击破出货图
