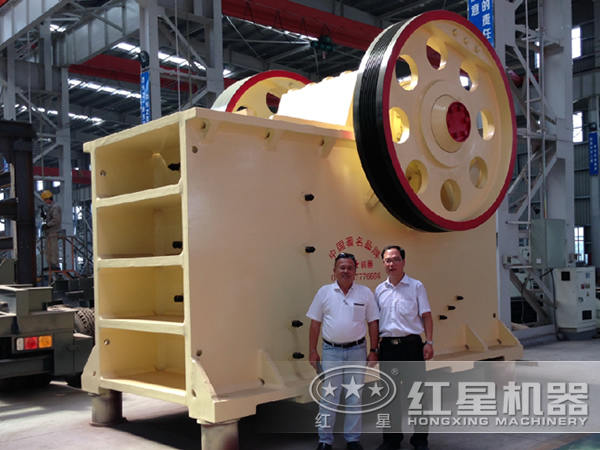

PEC型号铁和金超强力击碎机一种双肘板简摆颚式击碎机。其设备构造如图甲所示首所示，首要由机架、动颚、连杆部、肘板部、调准部、转动部等构成。击碎机本职工作时，电动伸缩机可以通过四角皮帶和皮帶轮驱动包弯矩轴翻转，使连杆体两排行动，带来肘板推进动颚左右侧行动，因此使流入击碎腔的介质在冲刺、耐折、耐折等载重影响下被击碎，下面是对其设备构造的简简单单诠释。

一、两种常用铁合金强力破碎机主要技术参数

参数表\具体型号	PEC5023	PEC3015
给料机口	500*230mm	300*150mm
送料粒径	≤250*250*70mm	≤150*150*60mm
开料口外形尺寸	20-100mm	10-60mm
可调式产能	4-15T/h	2-6T/h
可调式目数	5-50mm	5-40mm
电动四轮机形号	Y-315S-6	Y-225M-6
钻速/效率	980vpm/75KW	960vpm/30KW
电脑单机自重	约23T	约8T
看上去规格	3440*1906*2190mm	2400*1550*1500mm

二、机器的主要特点

1）强度高 该机结构坚固，机架采用精选钢板焊接而成，肘板和偏心轴等零件均采用质优合金钢制造。整机强度远远高于普通破碎机，因而可破碎抗压强度不大于1500MPa的各种铁合金。

2）破碎腔 图二分别为两种破碎机的腔形曲线。从图上可以看出普通颚式破碎机腔形只有一个啮角（一般为18°—22°），理论分析和生产实践均已证明这种腔形不合理，更不适合破碎微碳铬铁这类高强度的物料，且该种腔形处理能力低，齿板磨损不均匀。而PEC系列破碎机腔形为变啮角曲线腔形，啮角自进料口逐渐减小，在主要破碎区的啮角也远小于普通颚式破碎机的啮角，其优点是物料排料容易，不以阻塞，处理能力高，产品粒度均匀，对破碎高强度铁合金更为适合。

PEC系列作品粉粹机齿板上的齿形运用圆圆弧，重要于提升齿板使用的年限和介质的向右运功，不要发现卡、阻料現象，使用的效用也不同于普通级颚式粉粹机的梯型齿形。

3）齿板 齿板是直接破碎物料的零件，齿板寿命的长短是衡量破碎机的一个重要指标，经考察和理化分析试验，国外铁合金强力破碎机基本采用特殊高锰钢材质。根据国内实际情况和试验研究，我们采用ZGMn13Cr材料。上海申佳铁合金有限公司的使用表明，我们国产齿板的使用寿命已达到2000吨/付以上，且效果很好，已完全可以取代进口齿板。

4）肘板和肘板座 肘板和肘板座是破碎机的主要传力件之一 。肘板的运动为复杂平面运动，它与肘板座之间相对运动为滚动或滑动或滚滑动结合。为减少摩擦，PEC系列破碎机在设计上肘板与肘板座之间的相对运动主要采用滚动结构。

因肘板和肘板座必定巨形的碰撞漏沙力，往往耍求两者必定更具可以的承载力和优秀的抗磨性。PEC系漏沙机的肘板和肘板座均按照质优价廉碳素钢钢锻压而成，其碰触面还经历过热正确处理，使其表面层更具很高的强度。而平民颚式漏沙机的肘板则是由平民灰球铁生产的。

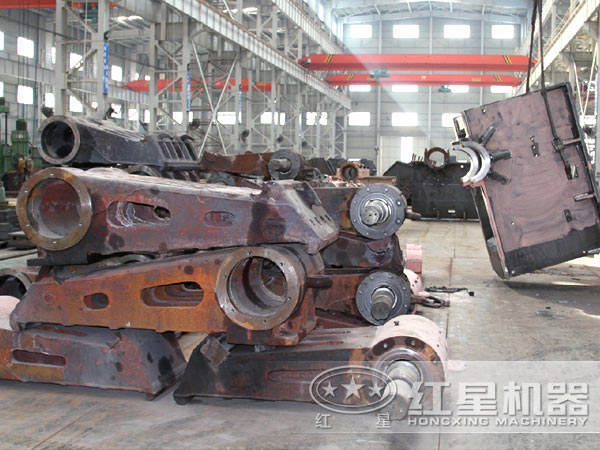

5）连杆 连杆是破碎机将旋转运动转化为直线运动的主要部件。连杆下部承受着巨大的破碎力，上海申佳铁合金有限公司进口的破碎机在使用过程中，中、下部出现断裂，经分析研究，主要原因有：

a）段面強度太低，构成制定留存的缺陷，留存内应力集约化情况。 b）较为严重超短路电流 ，铁锰钢属強力粉碎流程机给智尊宝纺均有规定，如深圳申佳铁锰钢属有效厂家国外的粉碎流程机规定上料层厚为50—70MM且应批量上料，而实际效果实操中，受铁锰钢属浇铸层厚的干扰，时常上料层厚过大，确立过载短路电流，然后构成连杆的损害。（深圳申佳铁锰钢属有效厂家在粉碎流程中碳铬铁时，时常上料层厚符合100MM） 据上述内容讲解和导致的故障 ，当我们定制的连杆在节构上做好了问题解决，克服害怕了美国进口货支离撕碎机价格的弱项，互相在材料的选择上也不同于美国进口货支离撕碎机价格的连杆，使其存在较高的承载力和更合适的节构，以适用于许多施工地点的标准要求。

6）动颚 进口破碎机动颚94年时下部也出现过裂纹，问题的原因除严重超载外，本身的结构设计也存在问题。本机在结构上进行了改进，在附近200米快餐:颚式破碎机鄂板选材上也优于进口破碎机。

7）齿板 国产齿板的使用寿命目前已达到甚至超过了国外齿板的水平，质量稳定，耐用度良好，其价格却只有进口同类产品的1/5，优势明显。
